I ett vakuumsystem är det ytterst viktigt att säkerställa tätheten hos en kulventil. Som kulventilleverantör har jag bevittnat den avgörande roll som vältätade kulventiler spelar för smidig drift av olika vakuumapplikationer. I den här bloggen kommer jag att dela med mig av några viktiga strategier och överväganden för att säkerställa tätheten hos kulventiler i ett vakuumsystem.
Förstå grunderna för kulventiler i vakuumsystem
Innan du går in i metoderna för att säkerställa täthet är det viktigt att förstå hur kulventiler fungerar i en vakuummiljö. En kulventil består av en sfärisk skiva (kulan) med ett hål i mitten. När ventilen är öppen ligger hålet i linje med rörledningen, vilket gör att vätska eller gas kan flöda. När den är stängd roterar kulan och blockerar flödesvägen.
I ett vakuumsystem kan tryckskillnaden mellan insidan och utsidan av ventilen vara betydande. Eventuellt läckage i kulventilen kan leda till en förlust av vakuum, vilket kan äventyra effektiviteten och prestanda för hela systemet. Till exempel, vid halvledartillverkning, där vakuumsystem används för att skapa en ren och kontrollerad miljö, kan även ett mindre läckage i en kulventil införa föroreningar och påverka kvaliteten på slutprodukten.
Materialval
En av de primära faktorerna som påverkar tätheten hos en kulventil i ett vakuumsystem är valet av material. Materialen som används för kulan, sätet och ventilkroppen måste väljas noggrant för att motstå vakuumförhållandena och förhindra läckage.
- Kulmaterial: Rostfritt stål är ett populärt val för kulan i vakuumklassade kulventiler. Den erbjuder utmärkt korrosionsbeständighet och mekanisk styrka. För högvakuumapplikationer kan speciella kvaliteter av rostfritt stål med låga avgasningsegenskaper krävas. Avgasning är utsläpp av gas från ett fast material under vakuum, vilket kan förorena systemet.
- Sätesmaterial: Kulventilens säte är i direkt kontakt med kulan och är ansvarig för att skapa en tätning. Material som PTFE (polytetrafluoretylen) används ofta på grund av deras låga friktion, kemikaliebeständighet och goda tätningsegenskaper. PTFE har dock begränsningar i högtemperaturapplikationer. I sådana fall kan material som grafit eller keramik vara mer lämpliga.
- Kroppsmaterial: Ventilhuset ska vara tillverkat av ett material som tål tryckskillnaderna och miljöförhållandena i vakuumsystemet. Gjutjärn, kolstål och rostfritt stål är vanliga val. Rostfritt stål föredras ofta för sin korrosionsbeständighet, speciellt i system där processvätskan eller gasen kan vara korrosiv.
Korrekt installation
Även kulventil av högsta kvalitet kan läcka om den inte är korrekt installerad. Här är några installationstips för att säkerställa täthet:
- Rengör rörledningen: Innan kulventilen installeras måste rörledningen rengöras noggrant för att avlägsna skräp, smuts eller föroreningar. Dessa partiklar kan skada ventilsätet och förhindra en ordentlig tätning.
- Rikta in ventilen: Kulventilen måste vara korrekt inriktad med rörledningen för att säkerställa att kulan roterar mjukt och att sätet har full kontakt med kulan. Felinriktning kan orsaka ojämn belastning på sätet, vilket leder till läckage.
- Använd rätt packningar och tätningar: Packningar och tätningar är avgörande för att förhindra läckage vid ventilflänsar och anslutningar. Se till att använda packningar gjorda av material som är kompatibla med processvätskan och vakuumförhållandena. Till exempel, i högvakuumapplikationer, kan metallpackningar krävas istället för gummipackningar, eftersom gummi kan avgas.
- Dra åt bultarna korrekt: Vid installation av en kulventil med flänsar måste bultarna dras åt jämnt och till korrekt vridmomentspecifikation. Överåtdragning kan skada ventilhuset eller packningen, medan underåtdragning kan leda till läckage.
Regelbundet underhåll
Regelbundet underhåll är viktigt för att hålla kulventilen i gott skick och säkerställa dess täthet över tiden.
- Inspektion: Inspektera kulventilen regelbundet för tecken på slitage, korrosion eller skada. Kontrollera sätet för repor eller deformation, eftersom dessa kan påverka tätningsprestandan. Inspektera ventilhuset för sprickor eller läckor vid anslutningarna.
- Smörjning: Vissa kulventiler kräver smörjning för att säkerställa smidig drift och bibehålla en bra tätning. Använd ett smörjmedel som är kompatibelt med ventilmaterialen och vakuummiljön. Undvik att använda smörjmedel som kan avgasa eller reagera med processvätskan.
- Byte av slitna delar: Om någon del av kulventilen är sliten eller skadad, bör de bytas ut omedelbart. Detta inkluderar kulan, sätet, packningar och tätningar. Användning av äkta reservdelar från ventiltillverkaren rekommenderas för att säkerställa kompatibilitet och prestanda.
Testning och certifiering
För att verifiera tätheten hos en kulventil i ett vakuumsystem är det nödvändigt att utföra lämpliga tester.
- Tryckprovning: Tryckprovning kan användas för att kontrollera läckor i ventilen. Ventilen utsätts för ett specificerat tryck, och varje tryckfall under en viss period indikerar ett läckage. För vakuumsystem kan både övertryckstestning och vakuumtestning krävas.
- Heliummasspektrometer läckagedetektering: Detta är en mycket känslig metod för att upptäcka små läckor i kulventiler. Helium används som spårgas och en masspektrometer används för att upptäcka närvaron av helium utanför ventilen. Denna metod kan upptäcka läckor så små som 10^ - 9 mbar·l/s, vilket gör den lämplig för högvakuumapplikationer.
När du väljer en kulventil för ett vakuumsystem är det tillrådligt att välja ventiler som har testats och certifierats för att uppfylla relevanta industristandarder. Till exempel kan ventiler vara certifierade enligt ISO 16090 för vakuumapplikationer.
Avancerad kulventildesign
Det finns flera avancerade kulventilkonstruktioner som kan förbättra tätheten i vakuumsystem.

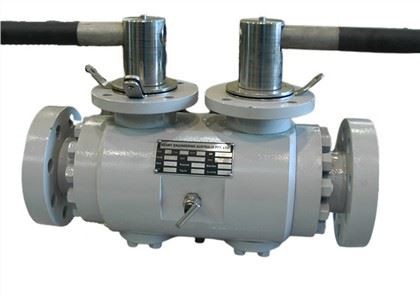

- DBB Kulventil: Kulventiler med dubbla block och avluftning (DBB) ger en extra nivå av säkerhet och täthet. De har två säten som kan tätas oberoende av varandra, vilket möjliggör isolering av processvätskan och blödning av hålrummet mellan sätena. Denna design är särskilt användbar i applikationer där läckage inte kan tolereras.
- Helsvetsad kulventil: Helsvetsade kulventiler har inga yttre läckagevägar, eftersom ventilkroppen är sammansvetsad. Denna design eliminerar behovet av packningar och flänsar vid karossens leder, vilket minskar risken för läckage. Helsvetsade kulventiler används ofta i högtrycks- och högvakuumapplikationer.
Slutsats
Att säkerställa tätheten hos en kulventil i ett vakuumsystem är en mångfacetterad process som involverar materialval, korrekt installation, regelbundet underhåll och lämpliga tester. Som kulventilleverantör förstår jag vikten av att tillhandahålla högkvalitativa ventiler som uppfyller de specifika kraven för vakuumapplikationer.
Om du är på marknaden för kulventiler till ditt vakuumsystem rekommenderar jag att du kontaktar oss. Vi har ett brett utbud av kulventiler, bl.aDBB KulventilochHelsvetsad kulventil, som är designade för att ge utmärkt täthet och prestanda. Vårt team av experter kan hjälpa dig att välja rätt ventil för din applikation och ge support under hela installations- och underhållsprocessen. Kontakta oss idag för att starta en diskussion om dina behov av kulventiler.
Referenser
- ASME B16.34 - Ventiler - Flänsad, gängad och svetsände
- ISO 16090 - Vakuumteknik - Ordförråd
- API 6D - Specifikation för rörledningsventiler
