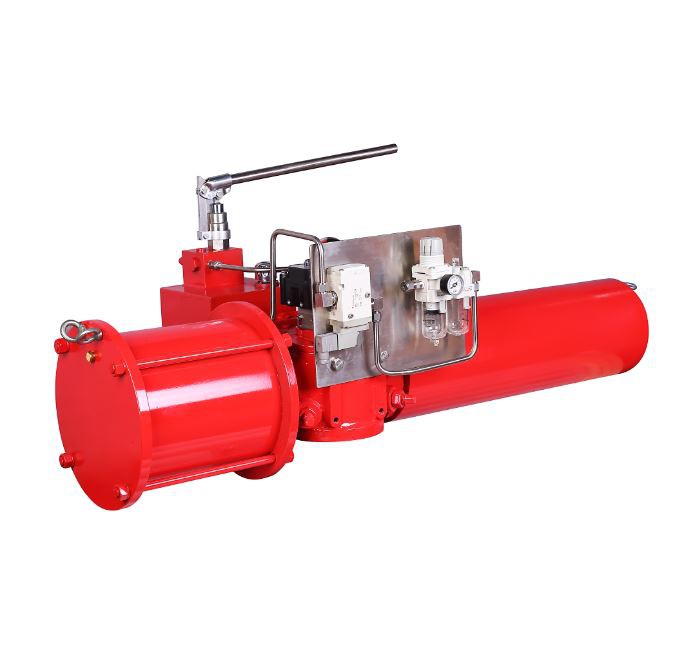

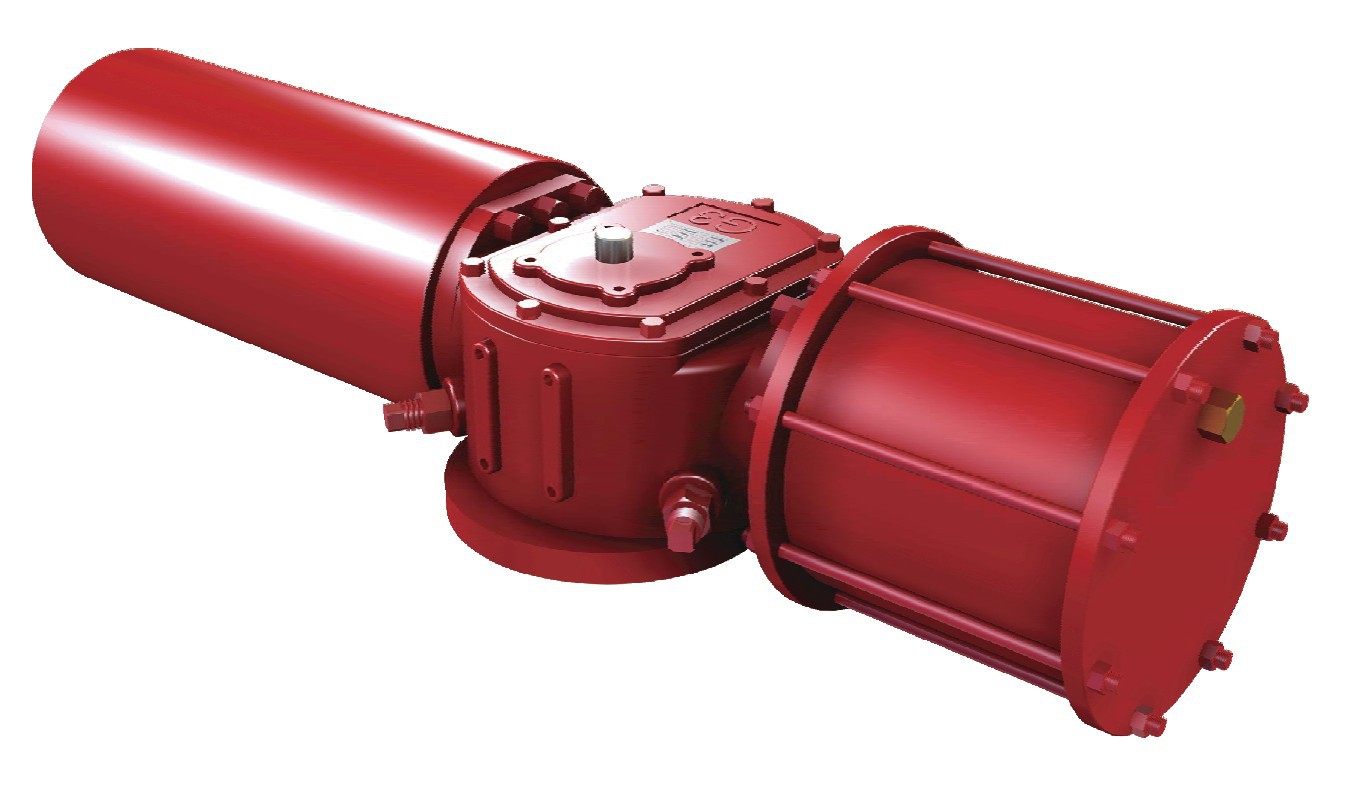

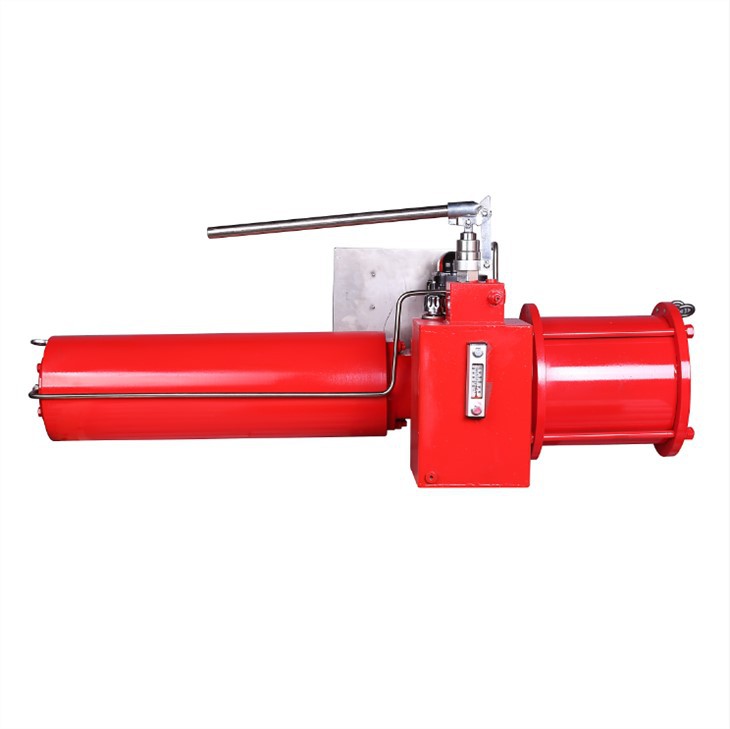

Pneumatiska ställdon är en kategori av ställdon. Pneumatiska ställdon kan också delas in i två typer: enkelverkande och dubbelverkande: ställdonens omkopplingsåtgärder drivs och utförs av luftkällan, som kallas DOUBLE ACTING. SPRING RETURN (enkelverkande) kopplingsåtgärd är bara öppningsåtgärden är pneumatisk drivenhet och fjäderreturen under stängningsåtgärden. Pneumatiska ställdon kan helt enkelt förverkliga snabb linjär cirkulationsrörelse, enkel struktur, bekvämt underhåll och kan användas i olika hårda arbetsmiljöer, såsom explosionssäkra krav, dammiga eller fuktiga förhållanden.

Designfunktion+

1. Ta emot kontinuerlig luftsignal och utgående linjär förskjutning (efter start / luft-omvandlingsanordning kan kontinuerlig elektrisk signal också tas emot) och vissa kan mata ut vinkelförskjutning med vipparm.

Pneumatiska ställdon

2. Det finns positiva och negativa funktioner.

3. Körhastigheten är hög, men hastigheten saktar ner när lasten ökar.

4. Utgångskraften är relaterad till arbetstrycket.

5. Hög tillförlitlighet, men ventilen kan inte upprätthållas efter att lufttillförseln har avbrutits (den kan upprätthållas efter tillsats av en kvarhållningsventil).

6. Det är obekvämt att realisera segmentkontroll och programkontroll.

7. Enkelt underhåll och god miljöanpassning.

8. Högre uteffekt.

9. Med explosionssäker funktion.

Kompakta dubbelkolvväxlar, kuggstångsstruktur, exakt ingrepp, hög effektivitet och konstant vridmoment.

Aluminiumcylindern, kolven och ändskyddet har den lägsta vikten jämfört med ställdonet med samma specifikationsstruktur.

Cylinderkroppen är gjord av extruderad aluminiumlegering och har behandlats med hård anodisering. Den inre ytan har en hård struktur, hög hållfasthet och hårdhet. Glidlagret av lågfriktionsmaterial undviker direkt kontakt mellan metaller, har låg friktionskoefficient, flexibel rotation och lång livslängd.

Installations- och anslutningsdimensionerna för pneumatiska ställdon och ventiler är utformade enligt internationella standarder ISO5211, DIN3337 och VDI / VDE3845 och kan bytas ut mot vanliga pneumatiska ställdon.

Luftkällans hål överensstämmer med NAMUR-standarden.

Axelmonteringshålet längst ner på det pneumatiska ställdonet (i linje med ISO5211-standarden) är en dubbel fyrkant, vilket är bekvämt för linjär eller 45 ° vinkelinstallation av ventilen med en fyrkantig stång.

De övre och övre hålen på utgående axel uppfyller NAMUR-standarderna.

Justeringsskruvarna i båda ändar kan justera ventilens öppningsvinkel.

Samma specifikationer är dubbelverkande och enkelverkande (fjäderretur).

Riktningen kan väljas efter ventilens behov, medurs eller moturs.

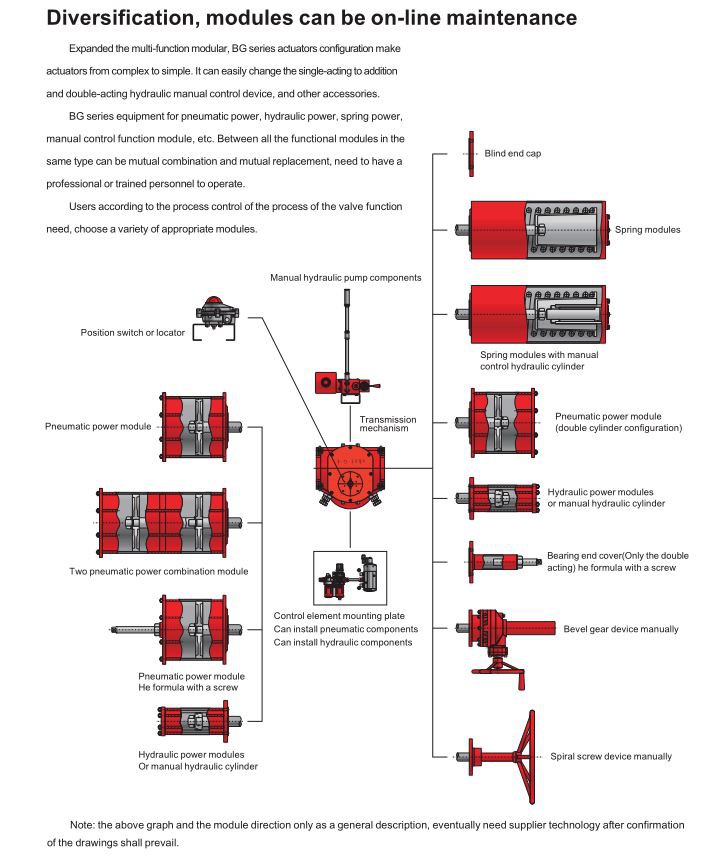

Installera magnetventil, lägesställare (öppningsindikering), ekanordning, olika gränslägesbrytare och manuella manöverdon enligt användarens behov.
