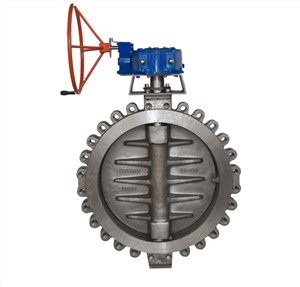

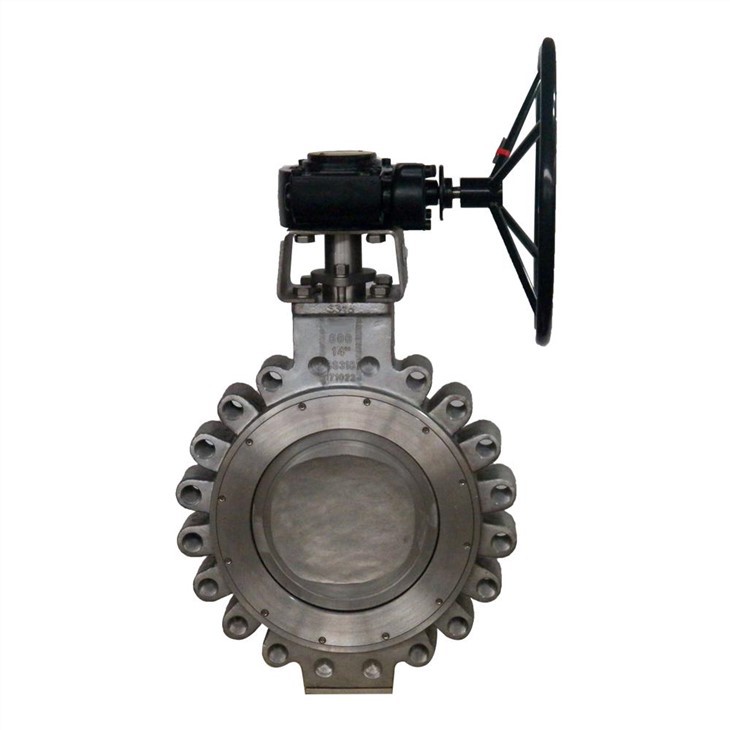

Taitubv dubbel excentrisk högpresterande metall till metall fjärilsventil förbättras ytterligare på grundval av den enda excentriska fjärilsventilen. Dess strukturella egenskap är att ventilstammens axel avviker från fjärilsplattans centrum och kroppens centrum. Den dubbla excentriska effekten gör det möjligt att lossa fjärilsplattan från ventilsätet omedelbart efter att ventilen öppnats, vilket kraftigt eliminerar onödig överdriven extrudering och repor av fjärilsplattan och ventilsätet, minskar öppningsmotståndet, minskar slitaget och förbättrar ventilsätets livslängd förbättras. Skrapningen reduceras kraftigt, och den dubbla excentriska fjärilsventilen kan också använda metallsäte, vilket förbättrar tillämpningen av fjärilsventilen i högtemperaturfältet.

Designfunktion+

1 Rimlig design, kompakt struktur, enkel montering och demontering samt enkelt underhåll.

2 Den excentriska strukturen används för att minska tätningsringens friktion och förlänga ventilens livslängd.

3 Helt förseglat, noll läckage. Kan användas vid ultrahöga vakuumförhållanden

4 Byt ut ventilplattans tätningsring, fjärilsplatta, axel och andra material, som kan appliceras på en mängd olika medier och olika temperaturer

Design Standard+

· Design: API 609

· Ansikte mot ansikte: API609 / ISO5752-20 / ISO5752-13 / DIN F4 /EN558

· Flänsslut: ASME B16.5 / ASME B16.47 / EN1092-1 / GOST 12815 / Gost 33259 /MSS-SP44

· Ände för buttsvetsning: ASME B16.25

· Test: API598

· Brandsäkert: API607 / API6FA

Teknisk specifikation+

· Storlek: 2"~64"(DN100~DN1600)

· Klass: 150Lb ~ 1500Lb / PN6 ~ PN420

· Anslutning: Dubbelfläns / Klack / Wafer(Rumpa svetsning som begäran)

· Drift: Manuell / Worm Gear / Pneumatiskt ställdon / Elektriskt ställdon

· Temperatur: -60°C till +300°C

· Tillämpning: luftseparation / Stam / Olja & gas / industri av finkemikalier / offshore-borrplattform / solvärmeel

Materialalternativ+

· Kaross: Kolstål (WCB,LCB,WC6,WC9,C5) /

· Rostfritt stål (CF8,CF8M,CF3,CF3M) /

· Duplex rostfritt stål (4A,5A,6A) /

· Hastelloy legering (N-12MV, CW-12MW, CW-2M) /

· Inconel legering (CY-40, CW-6MC) /

· Monellegering(M35-1) /

· Aluminiumbronslegering(C95400,C95500,C95800,AB2C)

· Skiva: Rostfritt stål (CF8,CF8M,CF3,CF3M) /

· Duplex rostfritt stål (4A,5A,6A)Hastelloy legering(N-12MV, CW-12MW,CW-2M)/

· Inconel legering (CY-40, CW-6MC) /

· Monellegering(M35-1) /

· Aluminiumbronslegering(C95400,C95500,C95800,AB2C)

· Stam: SS420 / 17-4PH / F53 / XM-19 / Monel-K500 / Inconel-625 / Hastelloy-276

· Karosssäte:SS316 / Inconel
