Funktioner och Fördelar

TIPBV Double Offset Butterfly Valve är en robust och pålitlig fjädrande sittande, dubbel offsetventil designad för hög prestanda i vattenbehandlingsanläggningar, rörledningar, pumpstationer och industriella miljöer. Denna högspecifika ventil är byggd för att hålla med en svetsad överlagrad kroppssäte, innovativt torrt skaft och smältbunden epoxibeläggning.

Överensstämmer helt med AWWA Standard C504:

Alla TIPBV dubbla excentriska vridspjällsventiler överensstämmer med AWWA C504 och är designade för en lång livslängd med lite uppmärksamhet eller behov av underhåll. Rostfria axlar är korrosionsbeständiga. Chevro n V-Typpackningar används för att hålla ventilens livslängd utan justering.

Lågt vridmoment:

The thrust bearing assembly and leveler screw (pro vided on valves of 24" and larger) assures balance and centers the disc for minimum disc seat wear wit hout galling, providing constant low torque requirem ents.

Fält utbytbart gummisäte:

Speciellt sammansatt Buna N-sits tätar hela 360 grader mot en sfärisk skivkant av rostfritt stål. Unik räfflade-sätesdesign, i kombination med skivans breda, sfäriskt formade säteskant, tillåter större stängningstolerans (upp till 1 grad utanför mitten i stängt läge utan läckage). Sätet hålls mekaniskt kvar i kroppen utan metallbeslag av en gjuten epox y blandning som säkerställer att sätet överensstämmer med skivans exakta radie med jämnt kontakttryck. Den är helt fältjusterbar och utbytbar.

Enkelt underhåll:

Double Offset-designen kräver noll till minimalt underhåll. Lagerskyddet tillåter användaren att ta bort snäckväxeln utan att awattna rörledningen t. I händelse av byte av tätning eller reparation kan det utföras på fältet, med vanliga verktyg, utan behov av epoxiinjektioner eller en specialiserad tekniker.

Struktur och fördelar

Designstandard

Ventildesign:

EN593/AWWA C504

Ansikte mot ansikte:

EN558-1 / ANSI B16.10

Ändflänsanslutning:

EN1092/ANSI B16.47/ANSI B16.5

Övre flänsanslutning:

ISO 5211

Typ		Excentrisk fjärilsventil med mjuk tätning			AWWAC504 fjärilsventil
Nominell diameter (DN/tum)		600-3000	100-2600	100-1200	3"-72"
Nominellt tryck (PN/PSI)		0.6	1 0	1.6	150PSI
Test tryck	Tätning	0.66	11	1.76	165PSI
	Skal	0.9	1 5	2.4	225PSI
Arbetstemperatur (grad)		-10-80			-10-80
Lämpligt media		Färskvatten, avlopp, havsvatten etc.

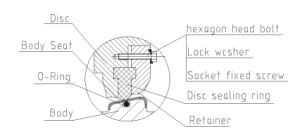

Tätningsstruktur och egenskaper

Teknisk specifikation

•"n" type stainless steel ring inlaid in valve body, can rust proof permanently, and also prevent the vibration caused by unstable water flow speed and the valve failure caused by fastener loosen and fallen down, improve adaptability of bad condition

•"n" type stainless steel ring underside adopt ring belt, O type sealing saved material and simple process, greatly reduce product cost

•"T" type disc rubber as main seal ring ,reaches bi-direction seal, prevent from force falling in on-off operation

•Available with lock washer and set screw, ensure disc pressure ring in right position

Huvuddelar Material

Nej,	namn	Material
	Bussning	ZCuZn38Mn2Pb2, F4 stödstål
2	Botten sha	304 416 420 431
3	Skiva	QT450-10 A536 65-45-12
4	Avsmalnande stift	304 416 420 431
5	Top sha代	304 416 420 431
6	Kropp	HT200 A126ClassB QT450-10 A536 65-45-12
7	Förpackning	NBR EPDM
8	Hållare	QT450-10 A536 65-45-12 Q235-A Gr33
9	Skivtätningsring	NBR EPDM
10	Stålring	316
11	Tätningsring	NBR EPDM

En kropp

Tillverkad av höghållfasta material, liten deformation, anpassa t.dåliga arbetsförhållanden.

B: Tätningsring för kropp

Tätningsring av rostfritt stål, integrerad rullning på karossen, hög precision, slitstark-, lång livslängd.

C: Skivtätningsring:

T-typ tätningsgummiring, integrerad gjuten form, hög precision, räckvidd i två-riktad tätning.

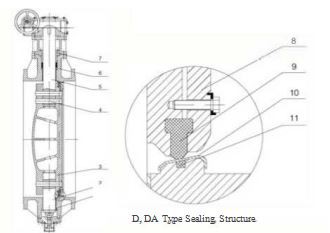

D, DA Typ Tätningsstruktur

E: Taper pin

Hög precision, anslut axeln till skivan effektivt

F: Nål-Tätningsring

Fixera konisk stift på ett tillförlitligt sätt, förhindra fall,

G: Packning Gland

Nå övre axelns fasta läge och fixera tätningsringen.

H: O-Ring

Multiplex.-Ringar kan förhindra läckage av skaftänden.

Jag: Bussning

Tillverkad av smörjmedel och material med liten friktionskoefficient, stödjer axeln och minskar rotationsvridmomentet.

J: Skaft

Höghållfast rostfri axel kan leverera vridmoment effektivt.

K: Bär bricka

Förhindra att skenringen och axeln slits, minska vridmomentet och se till att axeln är i rätt läge.

L: O-Ring

Förhindra änden från läckage effektivt.

M: Nedre omslag

Genom en stödjande skenring förhindrar du att skivan faller och säkerställer tätningsprestanda.

N: Splint Ring

Säkerställ att axeln är i rätt läge.

Övergripande mått och vikter

PN10(Enhet:mm,Kg)

DN	Växeloperatör	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Vikt
100	XJ24	127	220	180	156	8	19	19	3	310	109	52	45	158	210	150	19
150	XJ24	140	285	240	211	8	23	19	3	440	143	52	45	158	210	150	37
200	XJ30	152	340	295	266	8	23	20	3	510	182	77	63	238	315	300	51
250	XJ30	165	395	350	319	12	23	22	3	565	219	77	63	238	315	300	68
300	4022	178	445	400	370	12	23	24.5	4	630	244	95	72	167	242	300	93
350	4023	190	505	460	429	16	23	24.5	4	715	283	110	91	188	275	400	122
400	4023	216	565	515	480	16	28	24.5	4	750	312	110	91	188	275	400	152

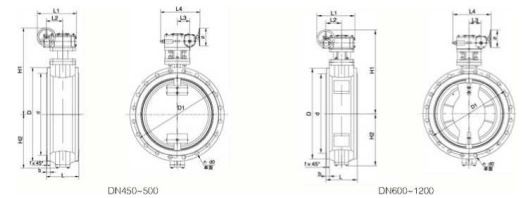

PN10(Enhet:mm,Kg)

DN	Växeloperatör	L	D	D1	d	n	d0	b	f	H1	H2	L1	L2	L3	L4	0	Vikt
450	4024	222	615	565	530	20	28	25.5	4	820	344	473	147	109	420	400	182
500	4024	229	670	620	582	20	28	26.5	4	845	381	473	147	109	420	400	230
600	4025	267	780	725	682	20	31	30	5	950	451	533	179	138	476	400	388
700	4025	292	895	840	794	24	31	32.5	5	1010	526	533	179	138	476	400	480
800	4026	318	1015	950	901	24	34	35	5	1140	581	655	217	170	577	500	661
900	4026	330	1115	1050	1001	28	34	37.5	5	1197	643	655	217	170	577	500	813
1000	4026	410	1230	1160	1112	28	37	40	5	1277	722	655	217	170	577	500	1018
1200	4027	470	1455	1380	1328	32	40	45	5	1511	840	748	262	202	664	500	1501

Övergripande mått och vikter

PN6/PN10(Enhet:mm,Kg)

Tryck	DN	Växeloperatör	D	D1	d	b	f	n-d0	L	H1	H2	L1	L2	L3	L4	L5	0	A	4-S	B	E	F	h	Vikt
PN10	1400	4028	1675	1590	1530	46	5	36-43	530	1750	1150	884	334	305	238	790	500	310	33	1500	1360	1590	960	2895
	1600	4028	1915	1820	1750	49	5	40-49	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3655
	1800	4028.5	2115	2020	1950	52	5	44-49	670	2125	1425	977	357.5	323	281	855	600	450	36	1900	1740	1990	1200	5210
	2000	4029	2325	2230	2150	55	5	48-49	760	2280	1580	1059	397.5	345	307.5	903	600	480	36	2000	1850	2100	1323	6721
	2200	4029.5	2550	2440	2370	58	6	52- 56	580	2520	1710	1222	436	437.5	365.5	1075	800	400	36	2030	1830	2150	1410	7658
	2400	40210	2760	2650	2570	62	6	56-56	750	2760	1880	1303	476	480	410.5	1191	800	490	45	2310	2120	2460	1470	10350
	2600	40211	2960	2850	2780	66	6	60-56	900	3120	2010	1744	605	612	521	2024	1000	650	45	2400	2210	2540	1650	13708
PN6	1400	4027	1630	1560	1510	38	5	36-37	530	1695	1150	748	262	259	202	664	500	310	33	1500	1360	1590	960	2623
	1600	4028	1830	1760	1710	40	5	40-37	600	1870	1305	884	334	305	238	790	500	340	33	1600	1460	1700	1050	3559
	1800	4028	2045	1970	1918	42	5	44-40	670	2015	1425	884	334	305	238	790	500	450	36	I860	1700	I960	1180	4615
	2000	4028.5	2265	2180	2125	45	5	48-43	760	2235	1580	977	357.5	323	281	855	600	480	36	I960	1810	2060	1303	6162
	2200	4029	2475	2390	2335	48	6	52-43	580	2380	1710	1059	397.5	345	307.5	903	600	400	36	1970	1770	2090	1380	6735
	2400	4029.5	2685	2600	2545	52	6	56-43	750	2720	1880	1222	436	437.5	365.5	1075	800	490	45	2310	2120	2460	1470	9586
	2600	4029.5	2905	2810	2750	54	6	60-49	900	2870	2010	1222	436	437.5	365.5	1075	800	650	45	2400	2210	2540	1650	12387
	2800	40210	3115	3020	2960	56	6	64-49	1000	3035	2050	1303	476	480	4105	1191	800	860	45	2540	2300	2700	1760	14238
	3000	40211	3315	3220	3160	60	6	68-49	1000	-	2300	1744	605	612	521	2024	1000	860	45	2650	2520	2920	1840	-

Huvuddelar Material för AWWA C504 vridspjällsventil

NEJ.	NAMN	ANTAL	MATERIAL	NOTERA
1	Fjäderpackning	8	304
2	Sexkantsbult	8	304
3	Nedre omslag	1	ASTMA536
4	Nedre locktätning	1	EPDM	NBR
5	Halva ring	1	304
6	Nedre bussning	1	316 plus TEFLON
7	Kropp	1	ASTMA536
8	Kroppstätning	1	EPDM	NBR
9	Kroppstätning stålring	1	316L
10	Skivtätning	1	EPDM	NBR
11	Sexkantsbult	40	304
12	Extern flikpackning	1	304
13	Intern sexkantsskruv med platt ände	20	304
14	Skiva	1	ASTMA536
15	Nedre skaft	1	SS304
16	Övre skaft	1	SS304
17	Rper ändskruv	3	SS304
18	TaperPin	3	304

2.	NAMN	ANTAL	MATERIAL
19	Tryckring	1	304
20	Övre bussning	1	316 plus TEFLON
21	Packring	1	304
22	O-ring	4	EPDM(NBR)
23	Packkörtel	1	ASTMA536
24	Sexkantmutter	2	304
25	Dubbla ändtappar	2	304
26	Anslutningsstöd	1	ASTMA536
27	Allmän platt nyckel	2	45
28	Märka	1	H62
29	Märk Rivet	4	304
30	Sexkantsbult	8	304
31	Sexkantmutter	8	304
32	Fjäderpackning	8	304
33	Taper Pin Packning	3	304
34	Sexkantmutter	3	304
35	Fjäderpackning	3	304
