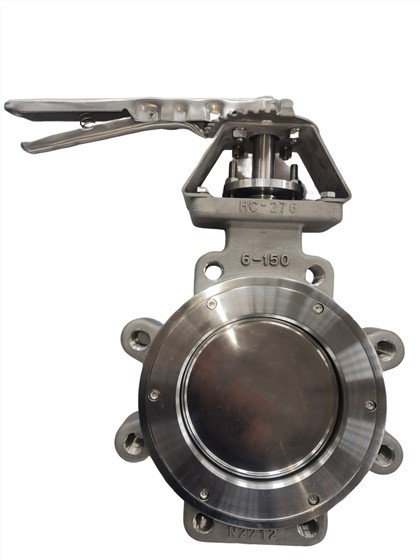

Högpresterande fjärilsventil serie 5000

Sätet o-komprimerat när skivan närmar sig.

Skivan i stängt läge, utan linjetryck.

Skivan i stängt läge, linjetryck applicerat från uppströms.

Skivan i stängt läge, linjetryck applicerat från nedströms.

FYRKANT

Square valve-to-operator connection applied t o ISO5211 pneumatic actuators and electic a ctuactors 2"-28" default connection as square, key type is available. 28"-60" default connecti on is KEY type.

STOR FLÄNS

Applicerar belastning mot packboxen för att förhindra externt läckage. Fullt justerbar.

FÖRPACKNING

Mjukt säte: Chevron design TFE förhindrar externt läckage ut ventilhalsen till fullt ASME hydrostatiska skaltesttryck (150 procent av CWP) Metallsäte: Vanliga material är TFE för upp till 232 läkning och grafit för upp till 482 grader.

Brandsäker-: Vanligt material är grafit.

KILRING

Band av rostfritt stål inkilat mellan ventilhuset och låsringen med ställskruvar för att låsa sätet och hållarringen på plats på ventilen.

KILPÅL

Tillhandahåll positiv mekanisk fastsättning av skivan till axeln.

ÖVERTRAVELSTOPP

Förhindrar att skivan roterar till fel kvadrant

INSTÄLLNINGSSKRUVAR

Konspetsskruvar tvingar kilringen utåt för att låsa säteshållaren på plats på 30? ventilstorlek.

LÅTARRING

Håller sätet i ventilen. Standard ytfinish är 125 till 200 AARH och är kompatibel med både standardpackningar och spirallindade packningar. Ytterdiametern är försänkt i packningens tätningsyta för att förhindra extern läckage.

BLÅS UT SÄKER SKAFT

'Solid shaft provides alignment and rigid supp ort for disc. 17-4PH and 316 materials are av ailable.

PACKNINGKÖRTEL

-Separera delen från glandflänsen, förhindra ojämn lastfördelning mot packning.

LAGER

Mjukt säte: Både ovanför och under skivan, vara -arringar är av kompositdesign: PTFE bunden till epoxi-glasfilamentlindad ring.

Används för att rikta in axeln, med hög kapacitet, låg belastning och låg friktionskoefficient. Metallsäte: Både ovanför och under skivan, b öringar är av kompositdesign: 316 bundna till Dupont PTFE lindad ring, används för att rikta in axeln, med hög kapacitet, lågt slitage och låg friktionskoefficient.Brandsäker-: Både ovanför och under skivan är ringarna av kompositdesign: 316 bundna till Dupont PTFE lindad ring. Används för att rikta in axeln, med hög kapacitet, lågt slitage och låg friktionskoefficient

KROPP

ASME B16.34-design i antingen wafer- eller klackkonfiguration.

SKIVA

Mjuk säte: 360 graders oavbruten sfärisk kant för tätning. Profilen är designad för maximalt flöde och lika procentuell kontroll.

SITTPLATS

Soft Seat: Patented bi-directional seat with e ■ncapsulated elastomeric o-ring core for resilie ncy. Common seat materials include TFE, RT FE and UHMWPE.

Metallsäte: Patenterad metallsäte med metallb ack-uppring.

Brandsäker-: Patenterad dubbel-mjuk sitsdesign för noll-läckage vid normal drift och en metall-till-metalltätning efter brand, möte orexc eeding industry jfc-safe?specifikationer.
