Lotoke Titaniuml Alloy fjärilsventil teknisk manual

Titanium equipment is often used in severe corrosive environments encountered in the chemical processing industries.Titanium has been considered an exotic "wonder metal" by many. This was particularly true in reference to castings.However, increasing demands and rapidly advancing technology have permitted titanium castings to be commercially available at an economical cost. The combination of its cost, strength, corrosion resistance, and service life in very demanding corrosive environments suggest its selection in applications where titanium castings have never been considered in the past.

Titangjutgods kan bearbetas lika lätt som rostfria stål genom att följa väletablerad praxis och procedurer. Titan är mindre benäget att arbeta härdande än austenitiska rostfria stål men har låg värmeledningsförmåga, vilket resulterar i högre temperaturer på verktygets skärkant. Verktygets livslängd är därför relativt kort. Grundläggande kunskap och förståelse för bearbetningsprocedurer i kombination med lite övning ger tillfredsställande resultat. Försiktighet måste vidtas för att minimera mycket fina spån eftersom de är pyrofora (dvs. kan spontant antändas i närvaro av luft).

Anyone capable of welding stainless steels can weld titanium as long as certain precautions are observed. These include: an inert gas welding process; protection from the atmosphere; and non-coated electrodes. Titanium, being a reactive metal, has an extremely high affinity for oxygen and nitrogen (it acts as a blotter for these elements) and absorption of even small quantities of these elements will embrittle a weld severely. Though titanium is easily welded, the "secret" of welding is cleanliness and ingenuity exercised in protecting the weldment from the atmosphere. A guide to indicate the acceptability of a titanium weldment is its color. A silvery appearance is indicative of a well protected, ductile weldment; a straw or light yellow through light blue color signals a slight amount of contamination, but normally an insufficient quantity to be damaging; and a dark blue through purple or the formation of a white powdery substance indicates contamination to the extent of serious embrittlement.

CP-titan är lätt svetsbar med GTAW (gas volfram bågsvetsning) eller TIG (tungsten inert gas) processer om tillräcklig avskärmning tillhandahålls med ren inert gas (argon eller helium). Användning av en släpsköld rekommenderas. Titan måste vara fritt från olja, fett eller annan förorening innan svetsning. Förvärmning eller eftervärmning- krävs inte. Friktionssvetsning, lasersvetsning, motståndssvetsning, plasmabågsvetsning, elektronstrålesvetsning och diffusionsbindning kan också användas.

Kommersiellt rent titan har en draghållfasthet som sträcker sig från 275 till 590 MPa, och denna hållfasthet styrs främst genom syrehalt och järnhalt. Ju högre syre- och järnhalt, desto högre hållfasthet. Vi producerar för närvarande olika titanlegeringar från Ti-3A1-2.5V med en draghållfasthet på 620 MPa, till Ti-15Mo-5Zr-3AI ​​med en draghållfasthet på 1250 MPa.

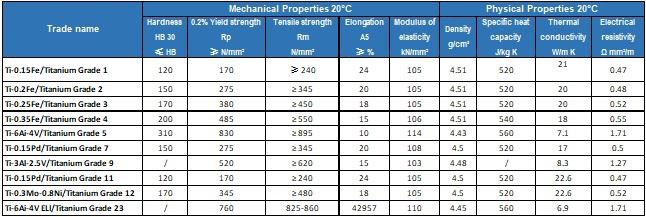

(Tensile strengths listed above are TIPBV's specified minimum values.)Fig.1 shows the tensile strength and yield strength of commercially pure titanium and various titanium alloys and Table 1 shows the tensile characteristics of commercially pure titanium and representative titanium alloys. The specific strength of titanium alloy is superior to other metallic materials in the temperature range up to 600ûC. (Fig. 2)

Commercially pure titanium is stable for use in the temperature range up to approximately 300ûC due to its specific strength, creep resistance, and other properties. On the other hand, titanium alloys exhibit high strength in the temperature range up to approximately 500ûC. (Fig. 3)

Varken kommersiellt rent titan eller titanlegeringar blir spröda även vid extremt låga temperaturer. I synnerhet kan kommersiellt rent titan och Ti-5A1-2.5Sn EL1 användas även vid 4,2 K (-269 grader). (Fig. 4)

Utmattningshållfastheten (107 cykler) motsvarar ungefär 50 procent av draghållfastheten och svetsning orsakar inte en signifikant minskning av utmattningshållfastheten. (Fig. 5 och 6) Dessutom, även i havsvatten, uppvisar både kommersiellt rent titan och titanlegeringar nästan ingen nedgång i utmattningshållfasthet.

Brottsegheten hos titanlegeringar sträcker sig från 28 till 108 MPa.m1/2 och är i negativ korrelation med sträckgränsen. Brottsegheten är beroende av mikrostruktur, och därför är brottsegheten högre i material med nålformade strukturer.

Titan bildas lätt vid rumstemperatur med hjälp av tekniker och utrustning som är lämplig för stål. När korrekta parametrar har fastställts är toleranser liknande de som kan uppnås med rostfritt stål möjliga med titan och dess legeringar. Tre faktorer gör bildningen av titan något annorlunda än bildningen av andra metaller.

1. Duktiliteten hos titan i rumstemperatur, mätt genom likformig töjning, kan vara mindre än för andra vanliga strukturella metaller. Detta innebär att titan kan kräva mer generösa böjradier och har lägre sträckformbarhet.

2. Elasticitetsmodulen för titan är ungefär hälften av stålets. Detta orsakar en betydande återfjädring efter bildandet av titan, vilket måste kompenseras för.

3. Titanens gnidningsbenägenhet är större än hos rostfritt stål. Detta kräver noggrann uppmärksamhet vid smörjning vid varje formningsoperation där titan är i kontakt (särskilt rörlig kontakt) med metallformar eller annan formningsutrustning.

De olika kvaliteterna av ATI olegerat titan uppvisar skillnader i formbarhet. Graderna 1, 11 och 17 titan, som är de mjukaste och mest formbara kvaliteterna, uppvisar den största formbarheten. De något större styrkorna hos Grad 2, 7 och 16 titan är fortfarande ganska formbara, men mindre än Grad 1, 11 eller 17. Den högre hållfastheten hos Grade 4 titan gör det till den minst formbara av CP titanlegeringarna.

Normalt är titaniumytor acceptabla för formningsoperationer såsom de tas emot från bruket. Skärmar och andra ytmärken som uppstår under hanteringen bör avlägsnas genom slipning. För att förhindra kantsprickor, ska graderade och vassa kanter filas släta innan formning.

Allmän korrosion

Titan har utmärkt motståndskraft mot korrosion i en mängd olika miljöer inklusive havsvatten, saltlösningar, oorganiska salter, blekmedel, vått klor, alkaliska lösningar, oxiderande syror och organiska syror. Titan är oförenligt med fluorider, starkt reducerande syror, mycket starka kaustiklösningar och vattenfritt klor. På grund av sin brännbarhet är titan korrosionsbeständigt-beständigt titan inte lämpligt för ren syrgas. Titan frigör inga giftiga joner i vattenlösningar, vilket bidrar till att förhindra föroreningar.

Spaltkorrosion

Titan har utmärkt motståndskraft mot spaltkorrosion i saltlösningar och överträffar i allmänhet rostfria stål. Olegerat CP-titan (grad 1, 2, 3 och 4) utsätts vanligtvis inte för spaltkorrosion vid temperaturer under 80 grader (175 grader F) vid något pH. Palladiumlegerat CP-titan (klasserna 7, 11, 16 och 17) är mer motståndskraftiga och utsätts vanligtvis inte för sprickkorrosion vid temperaturer under 250 grader (480 grader F) vid pH högre än 1.

Mikrobiologiskt påverkad korrosion (MIC)

Titan verkar vara immunt mot MIC. De lider av biofouling, men detta kan kontrolleras genom klorering (vilket inte försämrar titan).

Galvanisk korrosion

Även om det är en reaktiv metall, på grund av den extrema stabiliteten hos den passiva filmen som bildas på dess yta, uppvisar titan typiskt ett ädelt beteende. Således fungerar den som katod när den är kopplad till andra metaller. Titan påverkas inte av galvanisk korrosion, men kan påskynda korrosion av andra metaller.

Sprickbildning vid spänningskorrosion

Titan har utmärkt motståndskraft mot spänningskorrosionssprickor i heta kloridsaltlösningar.

Erosion Korrosion

Titan uppvisar utmärkt motstånd mot flöde-inducerad och erosionskorrosion vid hastigheter över 40 m/sek.

Väteförbränning

Titan är känsligt för väteförsprödning under vissa omständigheter. Detta är i allmänhet ett mindre problem för titanlegeringarna med låg- hållfasthet klass 1 och klass 2 än för titanlegeringar med högre hållfasthet. Absorption av väte av titan inträffar normalt när temperaturen är över 80 grader (175 grader F), och titanet är galvaniskt kopplat till en aktiv metall eller en påtryckt ström eller pH är mindre än 3 eller högre än 12.

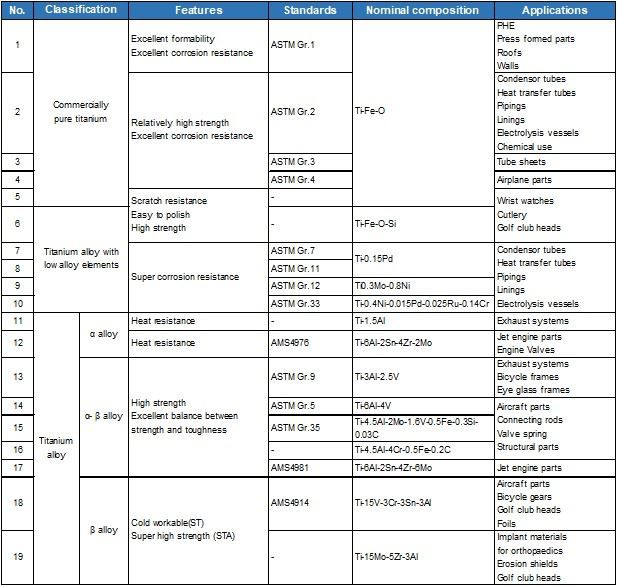

Tillämpningar för korrosionsbeständighet använder normalt CP-Ti (ASTMGgrader 1, 2, 3, 4), som är bra korrosionsbeständiga men låghållfasta material. Dessa används i tankar, värmeväxlare, reaktorkärl, etc. anläggningar för kemisk-bearbetning, avsaltning och kraftproduktion. För vissa korrosionsapplikationer används ASTM Grade 7, 8 och 11. Inom medicinområdet används grad 2 vanligtvis i applikationer med{10}}låg hållfasthet, medan grad 5 (Ti-6Al-4V) vanligtvis används i applikationer som kräver högre hållfasthet.

Tillämpningar för hög-hållfasthetsprestanda använder hög-hållfasta titanlegeringar som Ti-6Al-4V, Ti-8Al-1Mo-1V, Ti-6Al-2Sn-4Zr-2Mo, Ti-6Al- 6V-2Sn, Ti-10V-2Fe-3Al, bland annat, men Ti-6Al-4V-legeringen är unik eftersom den förenar en uppsättning intressanta egenskaper, god bearbetbarhet och produktionserfarenhet samt hög kommersiell tillgänglighet. Därför konverterades denna legering in i den standard mot vilken andra legeringar måste jämföras vid val av titanlegeringar för specifika tillämpningar.

Värmeöverföring

En viktig industriell tillämpning för titan är i värmeöverföringstillämpningar där kylmediet är havsvatten, bräckt vatten eller förorenat vatten. Titankondensatorer, skal- och rörvärmeväxlare samt platt- och ramvärmeväxlare används flitigt i kraftverk, raffinaderier, luftkonditioneringssystem, kemiska anläggningar, offshoreplattformar, ytfartyg och ubåtar.

Miljontals fot svetsade titanrör är i kraftverkskondensatortjänst, och det har inte rapporterats några fel på grund av korrosion på kylvattensidan.

DSA-Dimensionsstabila anoder

De unika elektrokemiska egenskaperna hos titan DSA gör den till den mest energieffektiva enheten för produktion av klor, klorat och hypoklorit.

Avsaltning

Dess utmärkta motstånd mot korrosion, erosion och höga kondenseringseffektivitet gör titan till ett kostnadseffektivt och pålitligt material för kritiska segment av avsaltningsanläggningar. Ökad användning av mycket tunnväggiga svetsade rör gör titan konkurrenskraftigt med koppar-nickel.

Extraktion och elektro-vinst av metaller

Hydrometallurgisk utvinning av metaller från malmer i titanreaktorer är ett miljövänligt alternativ till smältprocesser. Förlängd livslängd, ökad energieffektivitet och högre produktrenhet är faktorer som främjar användningen av titanelektroder vid elektro-utvinning och elektro-raffinering av metaller som koppar, guld, mangan och mangandioxid.

Medicinsk

Titan används ofta för implantat, kirurgiska apparater, pacemakerfodral och centrifuger. Titan är den mest biokompatibla av alla metaller på grund av dess motståndskraft mot angrepp av kroppsvätskor, dess höga hållfasthet och dess låga modul.

Kolvätebearbetning

Behovet av längre utrustningslivslängd, tillsammans med krav på mindre stillestånd och underhåll, gynnar användningen av titan i värmeväxlare, fartyg, kolonner och rörsystem i raffinaderier, LNG-anläggningar och offshoreplattformar. Titan är immun mot allmän attack och spänningskorrosion från kolväten, vätesulfid, saltlösningar och koldioxid.

Marina applikationer

På grund av hög seghet, hög hållfasthet och exceptionell erosions-/korrosionsbeständighet, används titan för närvarande för undervattenskulventiler, brandpumpar, värmeväxlare, gjutgods, skrovmaterial för djuphavsundervattensfarkoster, vattenjetframdrivningssystem, ombordkylning och rörsystem.

Kemisk bearbetning

Titankärl, värmeväxlare, tankar, omrörare, kylare och rörsystem används vid bearbetning av aggressiva föreningar, som salpetersyra, organiska syror, klordioxid, hämmade reducerande syror och vätesulfid.

Strukturella/arkitektoniska tillämpningar

Titanium's use as an architectural material is rapidly gaining worldwide acceptance. Its corrosion resistance, light weight, strength, durability, soft metallic appearance, and almost unlimited life span give titanium a cost-effective edge over other materials. Typical areas include roofs, ceilings, exterior wall panels, sculptures and monuments.

Fjärilsventil Standard produktionssortiment
	ANSI klass 150	ANSI klass 300	ANSI klass 600
Betyg-Psi	285	740	1440
Betygsfält-	20	50	100
Storlek-tum	2-60	2-48	2-24
Storlek-mm	DN50-DN1500	DN50-DN1200	DN50-DN600
TESTNING Testning	API 598
Ansikte mot ansikte-specifikation	ANSI B16.10 / API 609 / MSS-SP-68 / ISO 5752
Ändflänsspecifikationer	ASME B16.5: Klass 150, 300, 600 DIN ISO PN10, PN16, PN25, PN40
Förbindelse	Wafer, Lugged, Dubbelflänsad
Actuaror-Manual	Spakhandtag, snäckväxeloperatör
Ställdon-Automatisk	Elmotor, pneumatisk dubbelverkande, pneumatisk fjäderretur
